Рельсовые направляющие SNE серии OSG
Рельсовые профильные направляющие используются во многих отраслях и сферах промышленности, а также в быту. Рациональность их использования заключается в том, что пользователям не нужно прилагать много усилий для надежного монтажа и последующего обслуживания оборудования и его сопутствующих составляющих элементов. Выбор типоразмера направляющей зависит от характера ее использования. Если сравнивать рельсовые направляющие с цилиндрическими, то первые обладают неоспоримым преимуществом – высокой точностью изготовления.
Цена: от 2 790 руб.
Общее описание

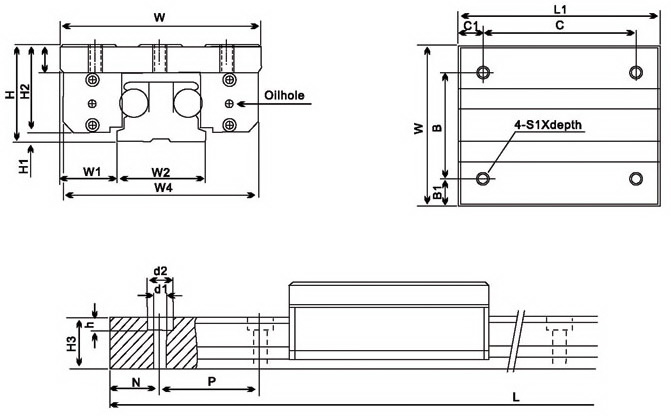

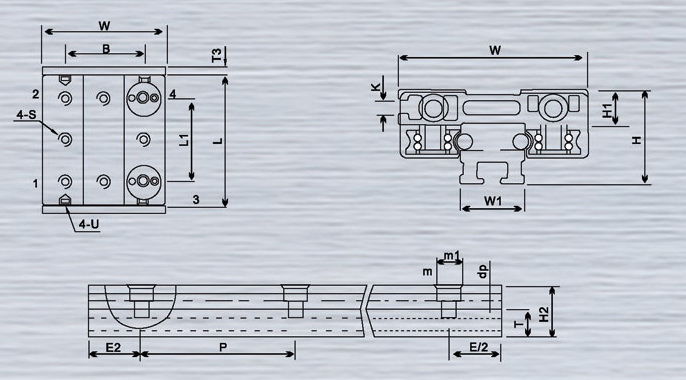

Характеристики рельсовых направляющих
|
OSG |
OSGR |
OSGB |
|||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
H |
W |
W1 |
Н2 |
dp |
p |
* |
k/m |
T |
m1 |
m |
W |
H1 |
L |
B |
L1 |
S |
U |
K |
(N) |
(N.M) |
(gf/m) |
||||
|
Yo |
Zo |
Mxo |
Mуo |
Mzo |
|||||||||||||||||||||
|
OSG-20 |
30 |
60 |
26 |
18 |
6 |
60 |
6 |
1230 |
12 |
9.5 |
5.5 |
60 |
12 |
60 |
38 |
38 |
М5 |
M4 |
4.5 |
700 |
660 |
23.03 |
33.41 |
35.47 |
1541 |
|
OSG-25 |
34 |
80 |
30 |
21 |
7 |
60 |
8 |
2015 |
14 |
11 |
6.5 |
80 |
12 |
80 |
51 |
51 |
M6 |
M5 |
4.5 |
1000 |
1400 |
62.76 |
95.2 |
68 |
2444 |
|
OSG-30 |
40 |
100 |
36 |
25 |
9 |
60 |
10 |
2987 |
15 |
11 |
6.5 |
100 |
16.5 |
100 |
61 |
61 |
M8 |
M6 |
4.5 |
1800 |
2100 |
105.98 |
172.54 |
147.8 |
3700 |
|
OSG-40 |
52 |
130 |
47 |
31.5 |
9 |
60 |
12 |
5216 |
20 |
14 |
9 |
130 |
18 |
130 |
84 |
84 |
M12 |
M6 |
6.3 |
4000 |
4000 |
280.64 |
448 |
448 |
6089 |
|
OSG |
OSG |
OSG |
OSGR |
OSGB |
N |
N |
(gf/m) |
||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
H |
H1 |
W1 |
W |
W4 |
h3 |
D |
L1 |
B |
B1 |
C |
C1 |
H3 |
S1 |
W2 |
d1 |
d2 |
h |
p |
E |
Lmax |
|||||
|
OSG-20 |
6 |
30 |
2 |
17 |
60 |
58 |
28.5 |
7 |
60 |
38 |
11 |
40 |
10 |
18 |
М5*8 |
26 |
5.5 |
9.5 |
6 |
60 |
E |
3000 |
660 |
700 |
1501 |
|
OSG-30 |
10 |
40 |
3 |
25 |
88 |
86 |
37 |
12 |
100 |
56 |
16 |
76 |
12 |
31.5 |
M6-12 |
36 |
6.5 |
11 |
9 |
60 |
E |
3000 |
1800 |
2100 |
3250 |
|
OSG-30E |
12 |
40 |
3 |
25 |
88 |
86 |
37 |
12 |
100 |
54 |
17 |
76 |
12 |
25 |
M6-12 |
26 |
6.5 |
12 |
7 |
50 |
E |
3000 |
2000 |
2300 |
3000 |
